Envi Space montagehandleiding
Het Envi Space-afvalsorteersysteem is eenvoudig te installeren. Een montagehandleiding en een papieren sjabloon voor de schroefposities worden meegeleverd in de verpakking.
Benodigd gereedschap
- Een handschroevendraaier
- Meetlint of liniaal
- Bij voorkeur een priem of een ander gereedschap met een scherp uiteinde, om een markering voor de schroeven aan te brengen.
Wat zit er in de verpakking
- Zijhouders
- Rails waarmee de volledige afvalbak naar buiten kan worden geschoven
- Het frame dat de emmers op hun plaats houdt
- Bovenklep
- Beugels die de kastdeur met het afvalbakframe verbinden
- Bevestigingsschroeven
- Afdekkingen voor de beugels
- Emmer(s) (aantal en afmetingen zijn afhankelijk van het bestelde model)

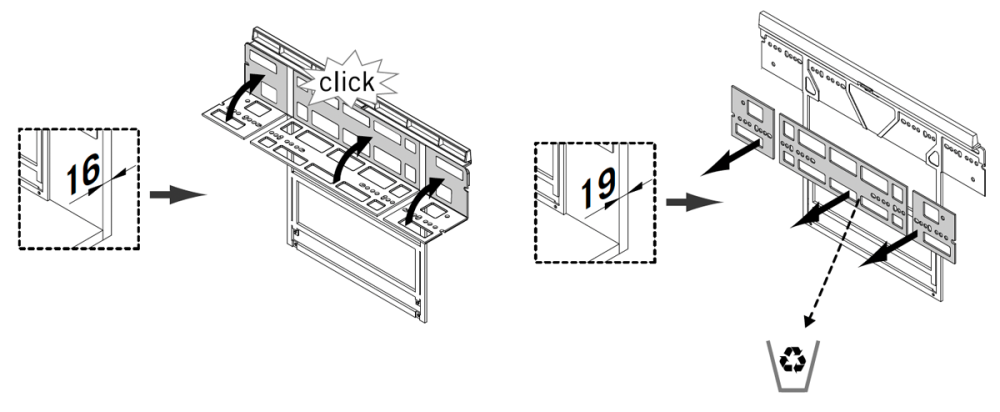

Stap 1 - Controleer de dikte van de kast
De standaarddikte van de kastzijde is 16 mm of 19 mm.
- Meet de dikte van de kastzijde
- Voor 16 mm: Vouw het verstellipje omhoog totdat het vastklikt
- Voor 19 mm: Verwijder het vouwbare deel volledig
Stap 2 - Monteer de zijhouders, rails en bovenafdekking
- Plaats de zijhouders aan de binnenranden van de kast
- Bevestig de zijhouders en rails met de meegeleverde schroeven
- Schuif het frame in de rails
- Plaats de bovenafdekking op de zijhouders
Stap 3 - Monteer de deurbeugels op de kastdeur
- Vouw het papieren sjabloon uit dat in de verpakking zit
- Pas het sjabloon aan voor een kastdikte van 16 mm of 19 mm (knip het indien nodig bij)
- Plaats het sjabloon onderaan aan de binnenkant van de kastdeur
- Markeer de schroefposities
- Verwijder het sjabloon
- Plaats de beugels op de gemarkeerde punten
- Bevestig de beugels met schroeven
Stap 4 - Bevestig de kastdeur aan het frame
- Bevestig de beugels aan het frame
- Sluit de kastdeur
- Draai de M6-schroeven vast om de deur te bevestigen

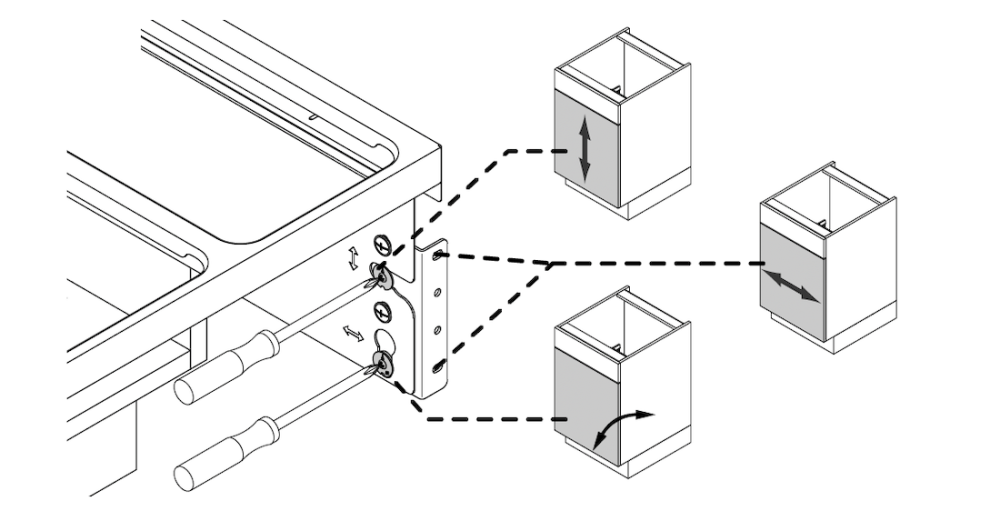

Stap 5 - Stel de kastdeur af
Gebruik de stelschroeven om de deur uit te lijnen met de kast

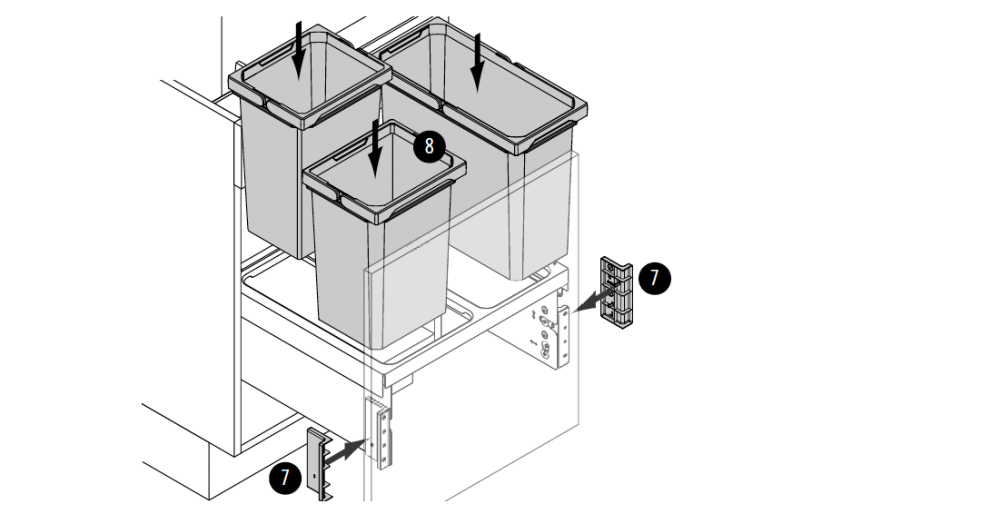

Stap 5 - Plaats de emmers en deksels
- Plaats de emmers in het frame
- Bevestig de afdekkappen
